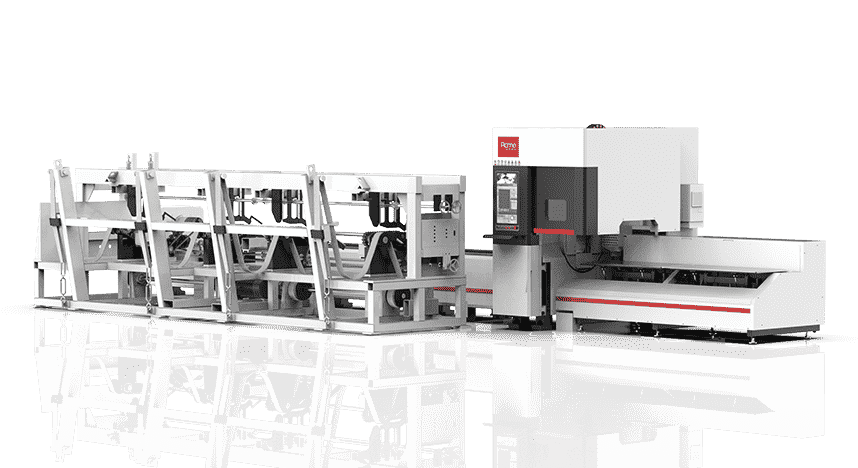

Máquina automática de alta eficiencia de corte de tubos por láser
PARÁMETROS TÉCNICOS
Modelo
LT-6025EH
Modelo
LT-6025EH
Tamaño de perfil
Φ16-240mm
Longitud de perfil
6200mm
Potencia láser
1000-6000W
Máximo peso del perfil
1000kg
Peso total
9t
Desperdicio
≥65mm
Precisión de posicionamiento X Y
±0.05mm/m
Precisión de repetibilidad
±0.03mm/m
Aceleración máxima
1.0G
Máxima velocidad de rotación
85r/min
Máxima velocidad
92m/min
Dimensiones
11730*4150*2450mm
Technical Parameter
Model
LT-6025EH
Pipe Size
Φ16-240mm
Laser Power
1000-6000W
Total Weight
9t
X Y Axis Positioning Accuracy
±0.05mm/m
Max. Acceleration
1.0G
Max. Travelling Speed
92m/min
VENTAJAS DE LAS MÁQUINAS ACME
Máquina automática de alta eficiencia de corte de perfiles por láser
Máquina automática de alta eficiencia de corte de perfiles por láser
Cabezal OSPRI Autofocus
Mantiene la misma altura de corte y asegura cortes de alta calidad con sensores capacitivos en el cabezal. El software ajusta automáticamente la lente de enfoque para realizar la perforación y el corte automáticos de diferentes perfiles.

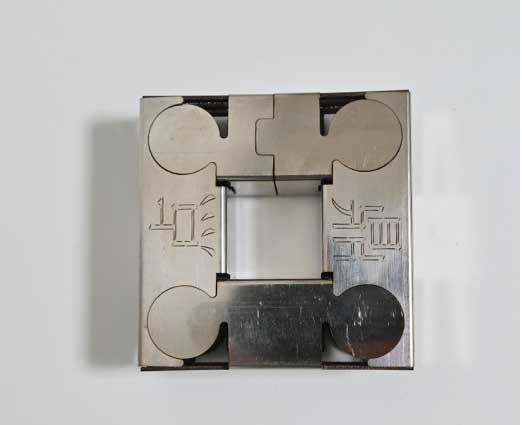

Cabezal neumático inteligente de recorrido total.
Resultado de la investigación y desarrollo independientes, diseño de orificio cuadrado, gran capacidad de paso.
Se perforan ambos extremos, se cortan las líneas de intersección y la fuerza de sujeción es el doble que la de los cabezales ordinarios.
Soporte fuerte, corrección automática, dos mandriles para evitar sacudidas.
Procesamiento de perfiles pesados
El peso máximo del perfil es de 1000 kg, el rango es de 16-240 mm.
La longitud es de 6200 mm, se admiten ángulos de acero, canales de acero, vigas en I y otros perfiles.
Sistema de carga automática
Está perfectamente conectado con la máquina de corte, carga precisa, velocidad de carga rápida, solo 15 segundos por tubo; Gran capacidad de carga, la carga máxima de toda la máquina puede alcanzar las 5 toneladas.

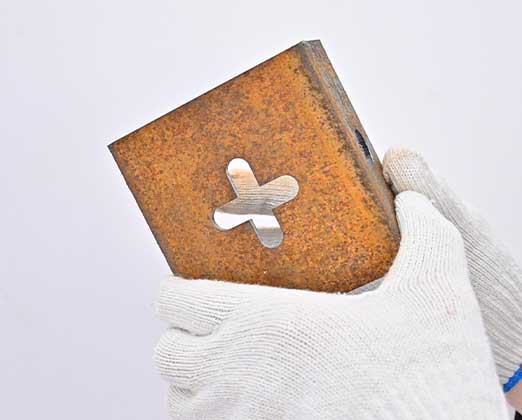

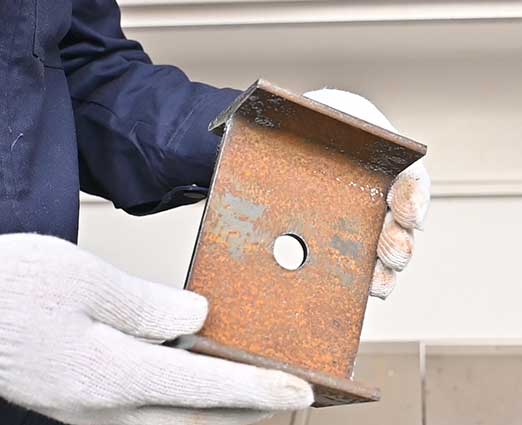

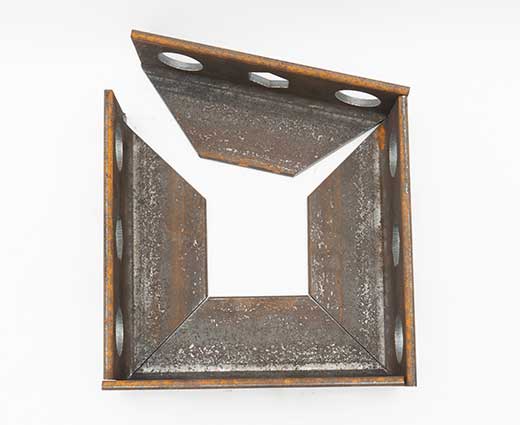

Trabajos en diferentes perfiles
El corte de perfiles mediante láser ofrece una precisión y calidad inigualable a la vez de flexibilidad para ejecutar diferentes formatos de perfil con la misma máquina.
